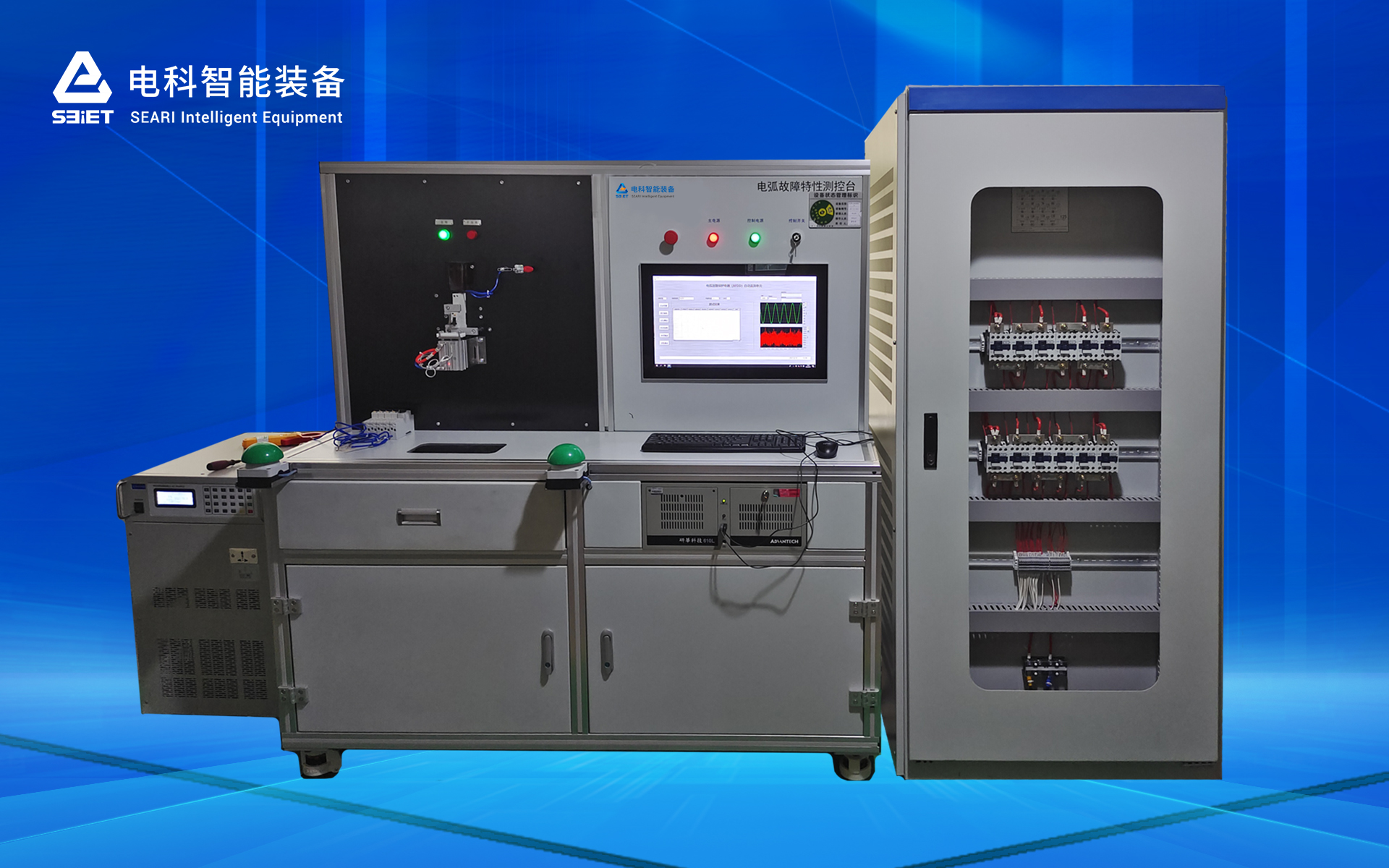

SE-TA系列電弧故障檢測裝置（AFDD）交/直流動作特性試驗及產線系統，符合標準方法GBT31143-2014《電弧故障保護電器(AFDD)的一般要求》，GB 14287.4-2014 電氣火災監控系統 第4部分：故障電弧探測器，光伏直流電弧故障保護電器測試系統，UL 1699B；光伏發電系統中的直流電弧保護裝置，IEC 63027，并按標準要求對交直流AFDD/AFD進行動作特性試驗，是AFDD產品生產廠商和試驗室必備的試驗系統。

主要功能

◆  串聯電弧故障試驗，按標準要求測量AFDD動作時間，配置碳化電纜裝置和電弧發生器，并可根據用戶要求配置高低溫試驗箱；

◆  并聯電弧故障試驗，按標準要求測量在0.5s內電弧的半波數，配置電纜切割裝置和碳化電纜裝置；

◆  電纜試品碳化功能，配備開路電壓7kV、短路電流30mA和開路電壓2kV、短路電流300mA的電源以及轉換控制電路；

◆  屏蔽試驗，配置標準規定的各類抑制性負載；

◆  誤脫扣試驗,配置標準規定的各類干擾負載；

◆  電器壽命試驗,配置振動臺連續輸出電弧波形。
